流量補正が簡単で検出器の流量特性がない
オーバーフロー型フローセル方式は、検水の水位をオーバーフロー管まで上げ、 一定ヘッド(水頭)で測定層に流れ込む検水の流量=流速が一定になるシステムで、 インライン型より流量補正が簡単で検出器の流量特性がありません。
捨て水が無く経済的
循環ろ過器の配管からバイパス配管して、測定後の水も配管内に戻してしまうため 捨て水がなく経済的ではありますが、設備工事でろ過配管を変更する必要があり、 また、目詰まりを防止するために測定槽の前にSS除去フィルターの設置と 規定流量になるように定流量弁等で流量制御をする必要があります。
受水槽 |
浴槽水 |
浄水設備 |
遊泳プール |
簡易水道 |

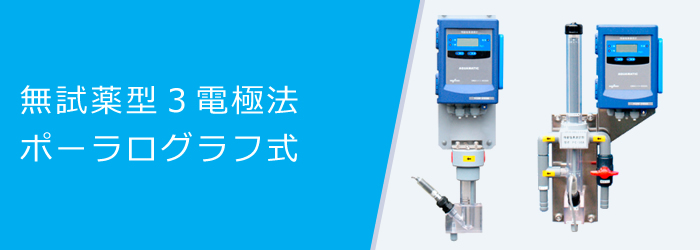

型 式 | AQM-3100A オーバーフロー型 |
AQM-3100B インライン型 |
測定成分 | 残留塩素成分 Aモード:遊離残留塩素 Bモード:全残留塩素 |
|
測定原理 | ポーラログラフ法(電気化学測定法) | |
測定方式 | ビーズ洗浄型微小固体3電極方式 | |
測定範囲 | 0.00~2.00 mg/L(標準) | |
表 示 | デジタル3桁LCD表示 最小分解能:0.07 mg/L |
|
再現性 | フルスケールの±5%プラス1ディジット以内 (流量、pH、温度、伝導率一定) |
|
検水pH範囲 | Aモード:pH 5.8~8.0 Bモード:pH 5.8~8.6 ※注意:急激なpH変動や0.5pH以上の変動が無きこと。 |
|
伝導率範囲 | 10mS/m以上 ※但し塩化物イオン200mg/L以下で硫黄や塩化物温泉は測定不可。 |
|
検水温度 | 0~45℃(凍結無きこと) | |
応答時間 | 90%応答 1分以内 | |
温度補償 | サーミスタによる自動温度補償 | |
インターロック機能 | 外部入力端子⑧-⑨を短絡の間、全ての接点出力はOFFとなり、 濃度表示および伝送出力は直前の値をホールドし 測定ランプ点滅 |
|
伝送出力 | DC4~20mA 絶縁型 (最大負荷抵抗500Ω) | |
接点出力 | 上限・下限:各1a 制御出力:1a (制御幅設定スライドスイッチによる制御幅選択可能) |
|
接点容量 | AC250V 1A MAX.(抵抗負荷) | |
電極電解洗浄 | 次のいずれかの操作により電解洗浄シーケンス起動 1)洗浄キー入力 2)Power On 3)24時間タイマー |
|
電 源 | AC85~250V 50/60Hz | |
消費電力 | 約5VA | |
使用温度 | -10~45℃ | |
設置方法 | 壁面またはポール取付(オプション) | |
定部(フローセル) 型 式 |
FC-30A | FC-40 |
構 造 | オーバーフロー型フローセル | インライン型フローセル |
検水流量 | 1.5~3L/min. | 1.3L/min. ±20%以内で使用すること |
検水入口圧力 | 耐圧:0.5MPa 最大0.2MPa(検水入口) |
耐圧:0.5MPa 圧力損失3.5kPa (約360mmH20)以下 |
検水温度 | 0~45℃(凍結無きこと) | |
接液部材質 | PVC、PA、アルミナ、シリコンゴム | |
検水入口 | 外径:18mmφホースニップル | Rc1/2 (ネジ締めトルク 2N・m以下) |
検水出口 | 外径:18mmφホースニップル (大気開放、背圧をかけないこと) |
Rc1/2 (ネジ締めトルク 2N・m以下) |
センサ部 型 式 |
RE-22B | |
検水温度範囲 | 0~45℃(凍結無きこと) | |
温度補償 | サーミスタによる自動温度補償 | |
設置方法 | FC-30A、FC-40測定部に取付け | |
電極洗浄方式 | Aモード:ビーズによる機械研磨洗浄 Bモード:ビーズによる機械研磨洗浄 及び連続電解洗浄 |
|
ケーブル接続方式 | コネクタによる脱着方式 CT4S-010N(1.0m) |
