電磁式薬液注入ポンプNRXシリーズ
※電磁式薬液注入ポンプケミポンＮ型 ＮＳシリーズ販売終了について。
※電磁式薬液注入ポンプケミポンＮ型 ＮＦシリーズ販売終了について。
ユーザーの立場で考え、メンテナンス時間・ストレスの削減、
様々な薬注制御に対応できるコントローラー等、使いやすさを追求しました。
特長
特長１

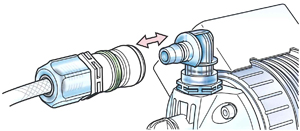

ワンタッチ式のホースジョイントを採用。ホースの脱着が簡単になりました。
特長２
ホースジョイントが回転できるので現場でのホースの取り回しが楽になります。
特長３
ホースジョイント内に逆止弁を設けていますのでメンテナンス時にホース内に残った残液が
漏れない構造になっています。
特長４

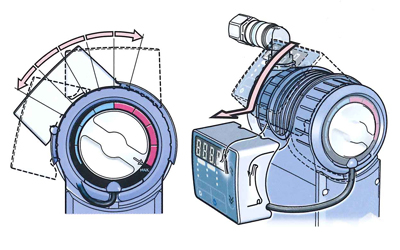

手動エア抜きは、一目でわかりやすいように色を変えました。
ストッパ機能を設けて、開度調整と脱落防止対策
を行っています。（開閉角度は180°）［特許出願中］
動画解説：エイコーチャンネル【手動エア抜きの手順】
(Youtube)
特長５
コントローラーは視認性の高い高輝度ＬＥＤセグメント表示を標準採用。コントローラーが移動できるのでポンプ据え付け位置に関わらず
アクセスしやすくなりました。［特許出願中］
用途
浴槽・プールの滅菌剤
（次亜塩素酸ソーダ等）の注入
食品関連の殺菌剤・色素剤・
添加剤等の注入
クーリングタワー、水処理薬品の注入
紙パルプ薬品、
スライムコントロール剤の注入
畜産関連、動薬の注入
水耕栽培、液体肥料の注入
鍍金薬品の注入
仕様
| 型 式 | NEW NRX15 |
NRX30 |
NRX60 |
NRX100 |
NRX200 |
|
| 最大吐出量(mL/min) | 15 | 30 | 60 | 100 | 200 | |
| 最高吐出圧力(MPa) | 1.0 | 1.0 | 1.0 | 0.7 | 0.35 | |
| 接続ホース | φ4ｘφ9 PVCブレードホース | φ6ｘφ11 PVCブレードホース | ||||
| ストローク数 | 100spm | 200spm | ||||
| ストローク長(mm) | 2 | |||||
| ストローク長 調節範囲 | 50～100% | |||||
| 電 源 ・ 周 波 数 | 単相 AC100～240V フリー電源 50/60Hz | |||||
| 保 護 形 式 | IP65相当 (屋外仕様) | |||||
| ダイヤフラムヘッド材質 | NRX15 | NRX30 | NRX60 | NRX100 | NRX200 | |
| PVC | ● | ● | ● | ● | ● | |
| PVC自動エア抜き | ● | ● | ● | PMMA | PMMA | |
| 制御機能 | 連 続 | タイマー | パルス | アナログ | 外部接点入力 | 動作接点出力 | PLCモード | |
| 標 準 | ● | ● | ― | ― | １点 | ― | ― | |
| パルス | ● | ● | ● | ― | ２点 | ● | ● | |
| アナログ | ● | ● | ― | ● | ２点 | ● | ― | |
制御機能

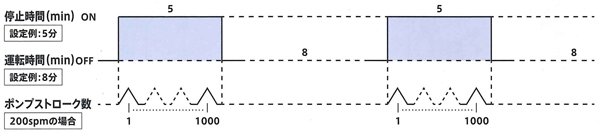

タイマーモード
1秒～99990分の範囲内でＯＮ-ＯＦＦの繰り返し運転ができます。外部接点入力モードとの併用で、幅広い制御が可能になります。

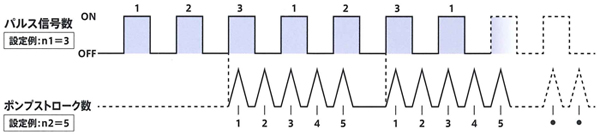

パルスモード
流量計等からの無電圧パルス信号に対して比例注入ができます。比例注入は、パルス：ストローク数、パルス：注入時間から選択できるので
幅広い制御が可能です。

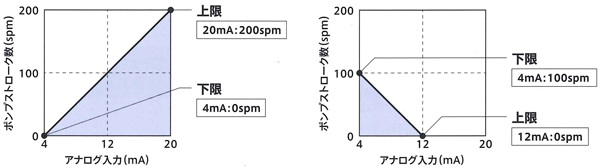

アナログモード
4-20mAのアナログ信号を受け設定値に応じて自動運転を行います。

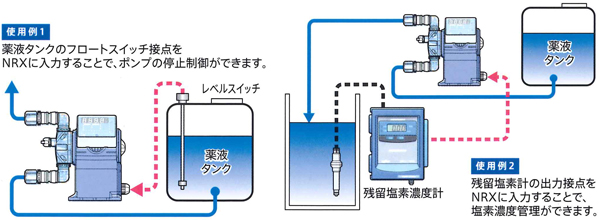

外部接点入力
外部接点入力により、ポンプの運転制御ができます。

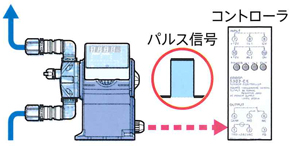

動作接点出力
ポンプの運転信号を外部機器に出力できます。

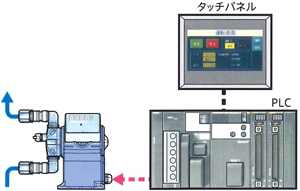

ＰＬＣモード
ＰＬＣのプログラムでポンプを任意運転することができます。
外形寸法図及び予想性能曲線
外形寸法図及び予想性能曲線は電子カタログにてご確認ください。
